ジャック交換 BOSS BD-2

September 16, 2016

本日はエフェクターの修理をご紹介します。









人気エフェクターBOSSのブルースドライバーです。



音が途切れてしまうとご相談頂きました。





















アウトに繋がるシールドを動かすと音が出たり、出なくなったりするので、アウトプットジャックが怪しい・・・。









さっそく内部をチェックします。































ブルースドライバーの内部はこんな感じです。





電子パーツがびっしり詰まっています。







この小さなパーツたちが、あなたの音色を作っています。

























問題のアウトプットジャックはこちら。





















プラグのホット側の触れる部分がすり減っています。





長年使うと、何度もプラグを抜き差しするので、どうしても消耗してしまいます。









磨けば使えないこともありませんが、音を繋ぐ大切な部分なので、交換してしまいます。

















新しく使用するのは、耐久性に定評のある、スイッチクラフト製のモノラルジャックです。







パーツ交換は同じ部品を入れるのがセオリーですが、使用状況などに合わせて、変えることもあります。



















端子と配線材に予備ハンダを行ってから、繋いでいきます。

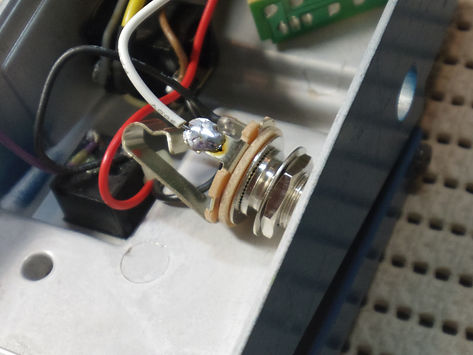

ハンダ付けが完了したら、ボディーに取り付けていきます。







ナットがきれいだと、なんだか安心感がありますね!!!



























ジャック交換完了です。











これからも長期にわたってご愛用頂ければと思います。
