シールドは楽器の信号をアンプに伝える大切な役割を果たしています。



使うシールドによって音色も変化するので、音づくりにおいても重量なところです。





無駄に長いシールドを使うと信号伝達の効率が悪くなります。かといって短すぎると断線などのリスクが高くなります。





必要に応じて、適正な長さのシールドを用意してください。



ちょうど良い長さのシールドが手に入らない場合はオーダー頂くことも可能です。







それでは、オーダー頂いたシールドの製作工程をご紹介します。

















 使う素材はこちら。





ケーブルはBelden9778、プラグはL型がSWITCHCRAFT製、ストレートがTOMOCA製を使用。





9778はクセも少なく、ケーブルもやらかいのでとり回ししやすい。そしてそこまで値段が高くないので、オススメのケーブルのひとつです。





指定がない場合は9778にSWITCHCRAFT製のプラグでシールドを製作させて頂いておりますが、ご希望の素材を指定して頂くことも可能です。

















まずは一番外の被膜にカッターで切込みをいれ、剥き取ります。

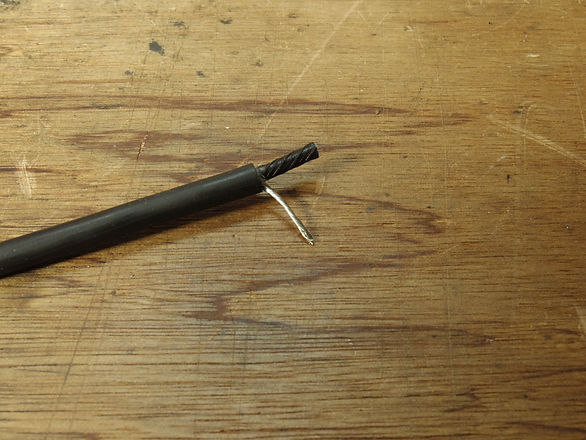

この覆われている導線がシールド線です。





















シールド線をまとめたら、内側の被膜を剥きます。





内がホット側の配線になります。











必ず、ケーブル、プラグともに予備ハンダを行います。













端子をテスターで確認し、ハンダ付けしていきます。





ハンダがしっかりとついていることを確認して、ケーブルを固定します。













ケーブルがショートしないように、チューブにいれます。







ストレート完成!!!







 L型プラグも製作工程は同じです。













7mのシールドケーブル1本、15cmのパッチケーブルを2本製作させて頂きました。





エフェクトボードを製作される際などは、大量のケーブルを使うので整理が大変。



配置に合わせてシールドを製作すると、すっきりとさせられますよ。









硬さ、太さ、音色、それぞれのケーブルに特徴があるので、使用状況によって選択する必要があります。



数種類のサンプルシールドをご用意しておりますので、ご興味のある方はぜひご来店ください。
